Меры по предотвращению выноса материала
1) Заточите и отшлифуйте режущий инструмент до остроты, уменьшив радиус притупления режущей кромки, увеличив режущую способность режущей кромки и снизив давление выдавливания, что эффективно минимизирует упругую деформацию материала.
2) Увеличение заднего угла инструмента может уменьшить выдавливание на обработанной поверхности. Улучшение качества поверхности задней поверхности и строгий контроль затупления задней поверхности могут снизить выдавливание и трение между задней поверхностью и обрабатываемой поверхностью, тем самым уменьшая упругую деформацию материала.
3) При высокоскоростном прецизионном фрезеровании выбирайте фрезерный станок с высокой точностью шпинделя, чтобы минимизировать осевой люфт.

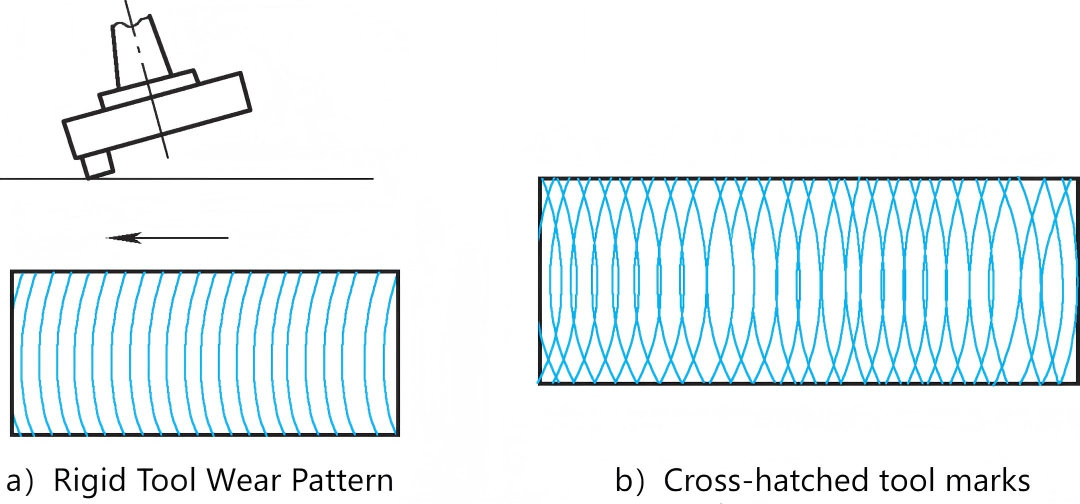

4) Использование наклонного фрезерования является эффективным методом предотвращения выноса материала. Наклон оси фрезерования под определенным углом поднимает зубья фрезы при их вращении к обрабатываемой поверхности, исключая вторичное резание и вынос материала, которое может привести к образованию «стойких следов инструмента» (рис. а).
При прецизионном фрезеровании уплотненных поверхностей используйте метод вертикального фрезерования. Образующиеся следы резания называются «сетчатыми следами резания» (рис. b). Этот «сетчатый след резания» может улучшить герметичность поверхности соединения, но режущая кромка должна быть острой, а последующий износ должен строго контролироваться. Следы резания должны быть неглубокими, с четким и равномерным поперечным рисунком, без задир и царапин.
Методы уменьшения или устранения заусенцев
1) Использование кованых заготовок, а также закалка, отпуск и нормализация для повышения твердости и прочности материала и снижения его пластичности являются эффективными методами подавления или уменьшения образования заусенцев.
2) Увеличение скорости резания и снижение усилий резания могут усилить режущий эффект режущей кромки. Благодаря высокой скорости резания оставшийся срезанный металл удаляется режущей кромкой до возникновения деформации, что не оставляет времени для образования заусенцев. Следовательно, заусенцы минимальны или не образуются вовсе. 3) Увеличение переднего угла и уменьшение радиуса кромки делает инструмент острее и повышает режущую способность режущей кромки. Уменьшение радиуса кромки Rn также уменьшает пластическую и упругую деформацию металлического материала, в конечном итоге уменьшая образование заусенцев. Это самый простой и основной метод уменьшения заусенцев.

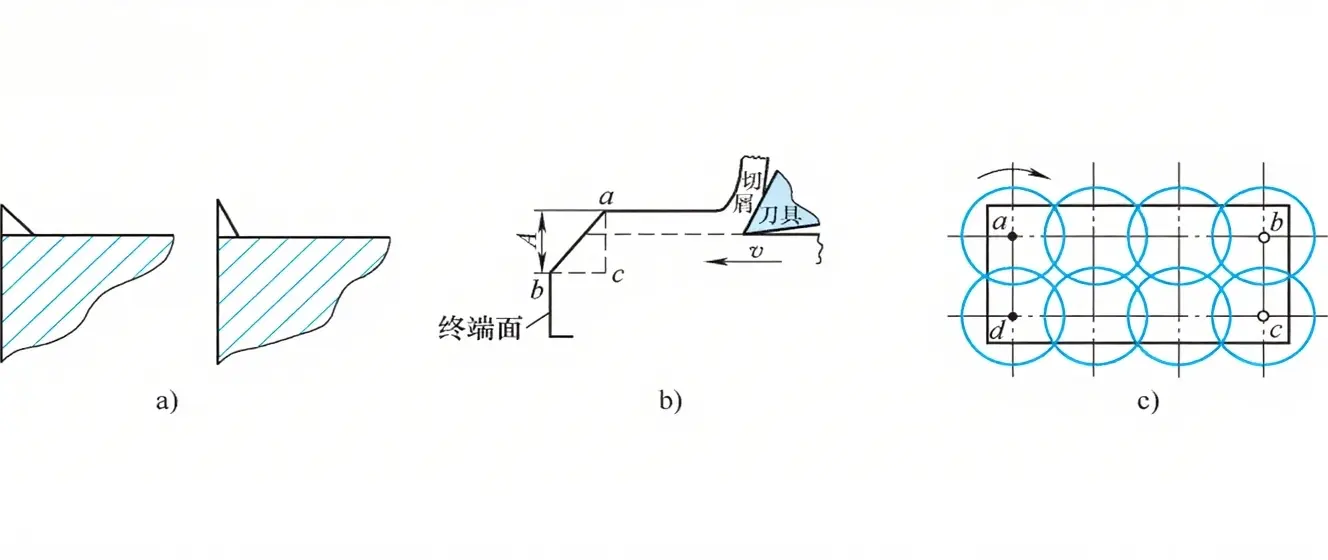

4) При фрезеровании плоских поверхностей использование малой режущей кромки с малым углом в плане может повысить жесткость оставшейся режущей кромки, как показано на рисунке а. Однако использование большого угла в плане снижает жесткость оставшейся режущей кромки и облегчает ее смещение режущей кромкой, образуя заусенцы. Для предотвращения образования заусенцев следует фрезеровать фаску на торце заготовки. Это эффективно добавляет «опору» (△abc) на торце, увеличивая жесткость режущей кромки, как показано на рисунке б. Этот метод подходит для единичного и мелкосерийного производства.
5) При фрезеровании больших поверхностей используйте попутное фрезерование, при котором зубья фрезы направляются от периферии к центру детали. Траектория подачи: a→b→c→d→a. Это позволяет избежать образования заусенцев по всей поверхности, как показано на рисунке c. Использование большего заднего угла и строгий контроль износа задней поверхности также позволяют уменьшить образование заусенцев.

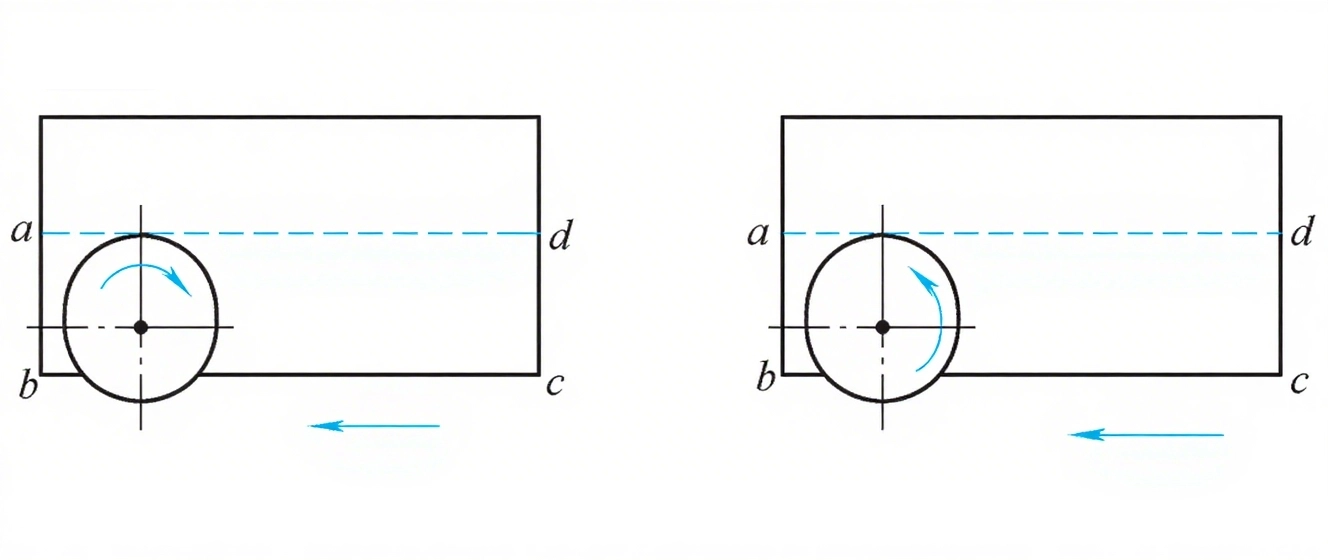

6) При фрезеровании ступенчатых поверхностей концевой фрезой при встречном фрезеровании зубья фрезы срезают изнутри наружу, что приводит к образованию заусенцев на фрезеруемых кромках bc и cd. Попутное фрезерование, при котором зубья фрезы направляются снаружи внутрь, позволяет избежать образования заусенцев на кромках bc и cd, но заусенцы будут образовываться на кромке ab (см. рисунок ниже). Использование концевой фрезы с малым углом наклона винтовой линии снижает усилие подачи вверх и может уменьшить образование заусенцев на кромке ad.
7) Поддержка заготовки стальной или алюминиевой пластиной на конце реза увеличивает жёсткость оставшегося режущего слоя. Благодаря опорной пластине, даже если режущая кромка давит на оставшийся режущий слой, заусенец будет снят режущей кромкой, поскольку ему негде скапливаться.
8) Укладка заготовок в стопку. При фрезеровании периметра тонких пластинчатых заготовок укладывайте заготовки в стопку и добавляйте с обеих сторон заусенцы. Это эффективно предотвращает образование заусенцев.
9) Использование СОЖ для снижения температуры резания. Для материалов с высокой пластичностью можно использовать низкотемпературную СОЖ (-20…-10 °C), которая сделает стружку хрупкой, уменьшит задиры режущей кромки во время резания и, следовательно, уменьшит образование заусенцев.
